Прямоугольник

Самый быстрый способ начать деталь простой формы — подложку, прямоугольный карман, разворот книжки. Дальше можно скруглить углы, повернуть или превратить в кривую и доработать инструментом «Узлы» — прямоугольник не тупик, а быстрый старт.

Как рисовать

Нажмите на кнопку «Прямоугольник» на панели слева или клавишу R.
Нажмите в точке одного угла и, не отпуская кнопку мыши, потяните к противоположному.

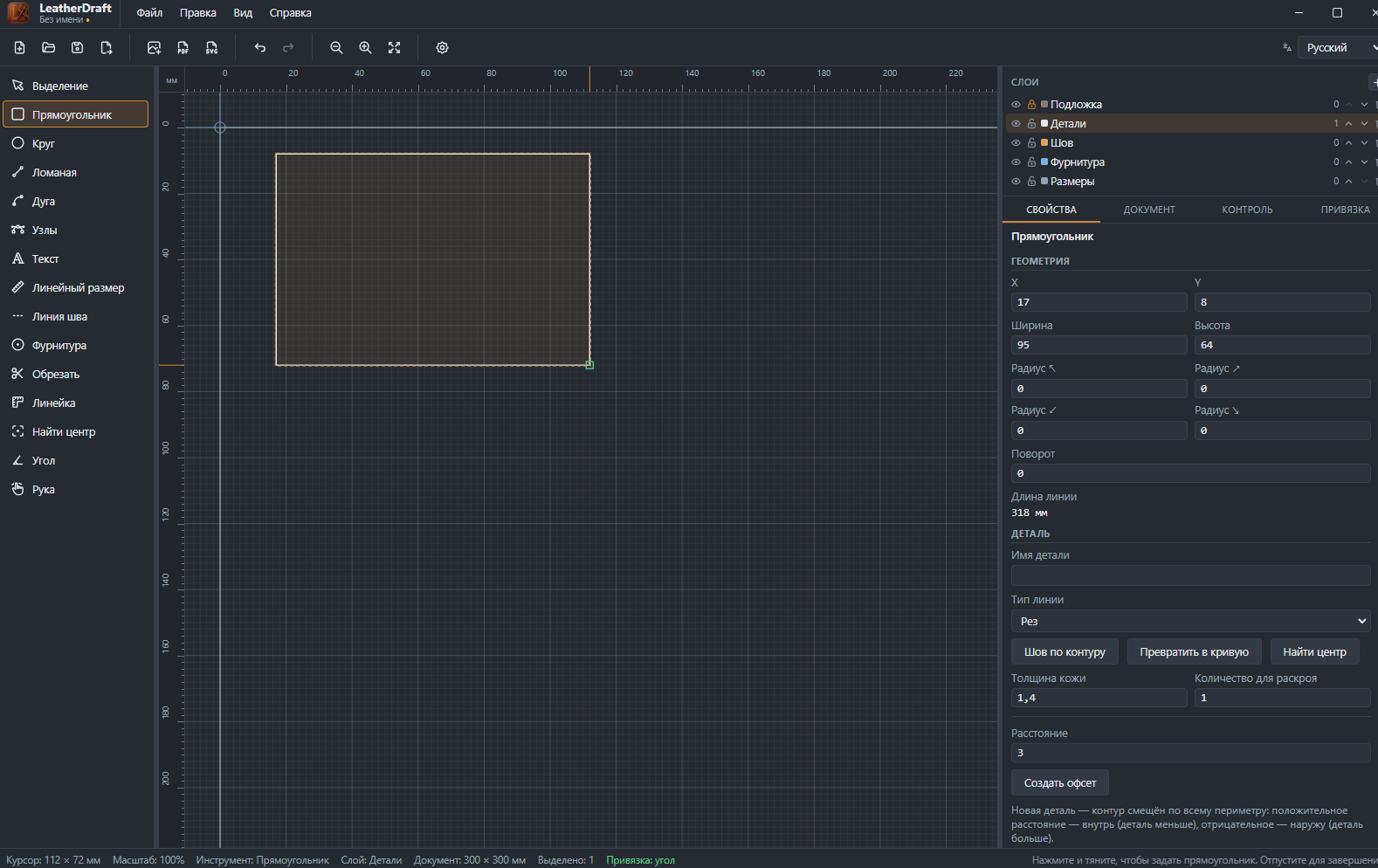

Отпустите кнопку мыши — прямоугольник построен и сразу выделен, точные размеры можно поправить в панели свойств справа.

Курсор прилипает к сетке и к характерным точкам уже нарисованных деталей — если соседняя деталь рядом, угол сам подхватится точно к её краю или узлу.

Геометрия

Поля, которые есть только у прямоугольника:

X, Y: Положение верхнего левого угла на холсте, в миллиметрах.
Ширина, Высота: Размеры детали. Их же можно менять, просто перетаскивая угловые маркеры на холсте.
Радиус ↖ ↗ ↙ ↘: Скругление каждого из четырёх углов отдельно — не обязательно одинаковое со всех сторон, например у клапана сумки нижние углы часто острые, а верхние скруглены.
Поворот: Угол в градусах, если прямоугольник нужен не строго по осям холста.
Длина линии: Периметр — считается автоматически, пригодится, чтобы прикинуть расход канта или нитки.

Общие свойства детали

Ниже геометрии — блок «Деталь», он одинаковый у прямоугольника, круга и ломаной, потому что все три инструмента создают одну и ту же сущность — деталь выкройки:

Тип линии: Рез, шов, сгиб, склейка или вспомогательная разметка — влияет на то, как линия ляжет в экспорт и что покажет легенда условных обозначений.
«Шов по контуру»: Строит линию шва в точности по контуру детали с отступом от края — не нужно обводить вручную инструментом «Линия шва».
«Превратить в кривую»: Переводит прямоугольник в редактируемую ломаную — например, чтобы инструментом «Узлы» скруглить только один угол произвольно, а не по формуле.
Толщина кожи, Количество для раскроя: Технологические параметры детали — не влияют на геометрию, но идут в спецификацию при экспорте.
Расстояние + «Создать офсет»: Строит копию контура со смещением по всему периметру — внутрь (подкладка чуть меньше) или наружу (припуск больше). Положительное число — внутрь, отрицательное — наружу. Подробно — в статье про «Офсет».

Готовую деталь можно сразу прошить — см. статью про «Линию шва» — или добавить кнопки и люверсы инструментом «Фурнитура».
