Линейка

Быстрый замер без изменения чертежа — расстояние, угол и разница по осям между двумя точками. Ничего не добавляет и не удаляет в проекте, просто показывает число.

LeatherDraft — инструмент «Линейка»

Как измерять

1. Нажмите на кнопку «Линейка» на панели слева или клавишу M.
2. Щёлкните две точки на чертеже — курсор липнет к отверстиям шва и характерным точкам деталей.
3. Esc сбрасывает текущий замер, чтобы начать заново.

Что показывает подсказка

Расстояние

Прямая дистанция между двумя точками, в миллиметрах.

Угол

Угол отрезка между точками относительно горизонтали.

Δx / Δy

Разница по осям отдельно — удобно, когда важен именно горизонтальный или вертикальный разбег, а не прямое расстояние.

Промежутков, Шаг между ними

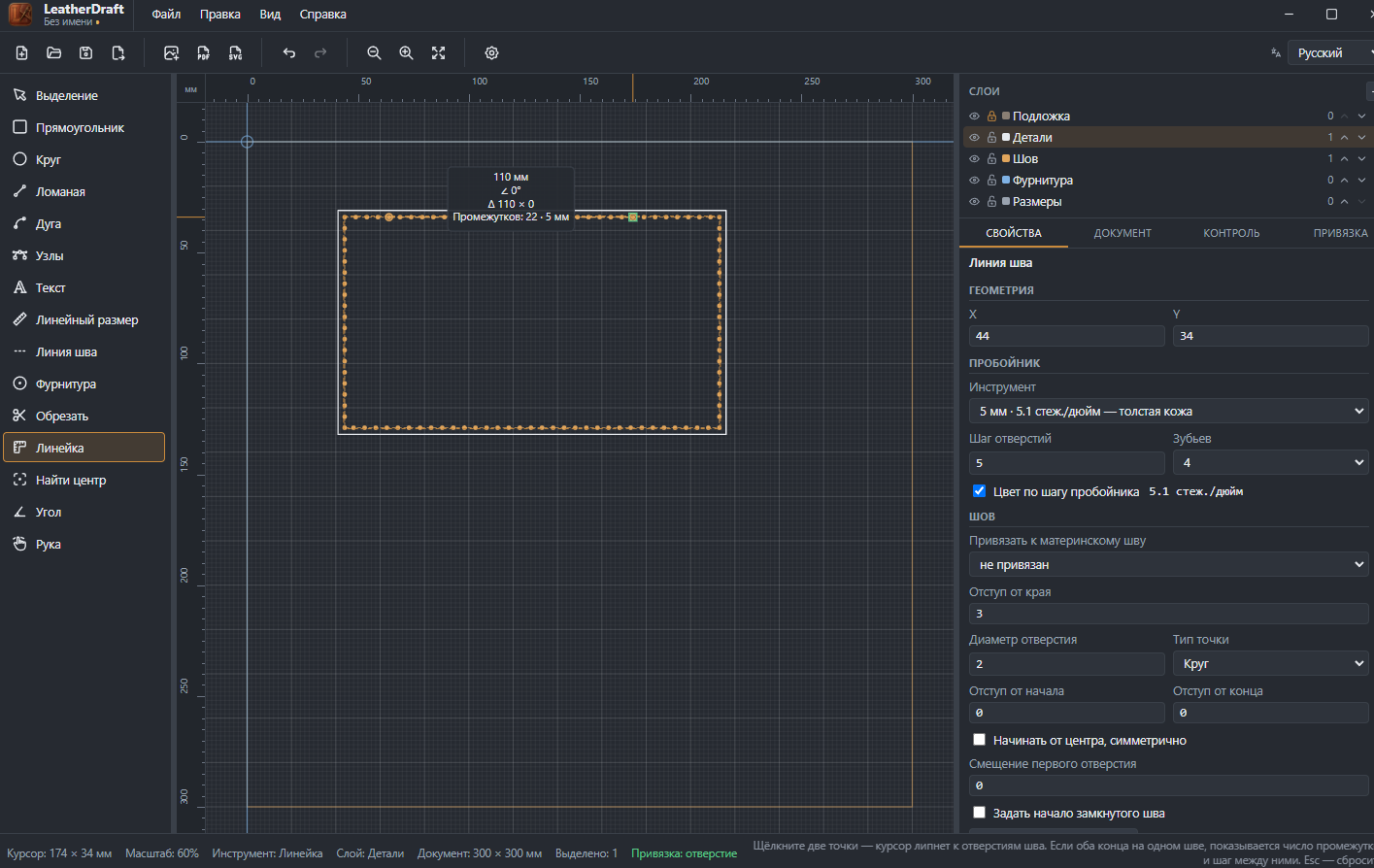

Появляется, только если обе точки замера попали на отверстия одного и того же шва — как на скриншоте выше. Показывает, сколько промежутков между отверстиями легло между точками и какой у них фактический шаг, без пересчёта самого шва.

Линейка ничего не строит на чертеже постоянно — это в отличие от инструмента «Найти центр», который такую же пару точек превращает в постоянную вспомогательную разметку.
